Cota e Escala no Layout do Sketchup: Guia passo a passo
Conteúdo do artigo:
Cota e Escala no Layout do Sketchup, dois itens que precisam da sua atenção na hora de elaborar os seus projetos e detalhamentos. Nesse artigo mostraremos como usar as escalas e como cotar os seus projetos.
Você tem duas opções, primeira, assistir ao vídeo tutorial e/ou seguir o tutorial em texto abaixo.
Segue o tutorial em vídeo aula:
Segue o tutorial em texto:
Cota e Escala no Layout do Sketchup: Como usar

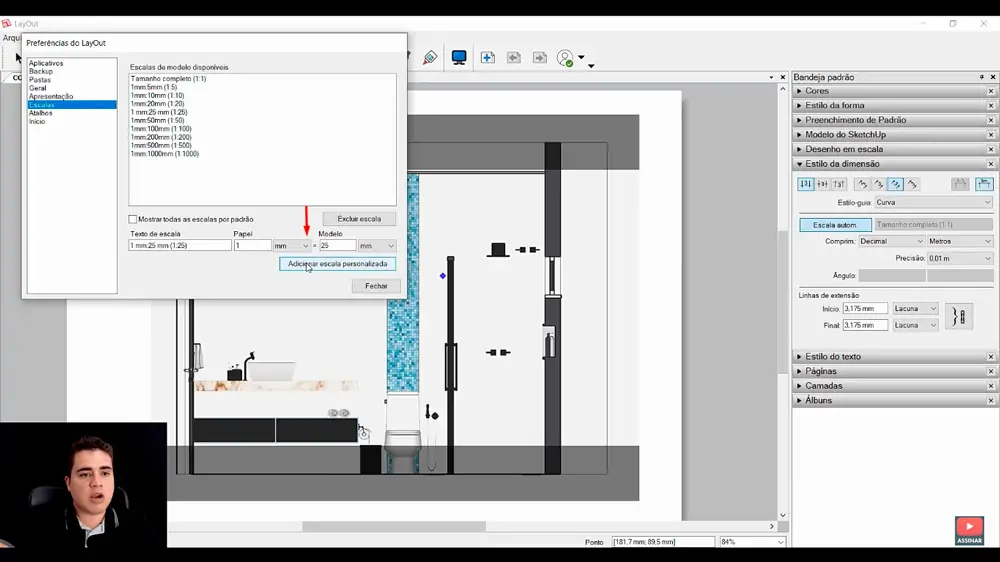

Abra algum projeto no Layout do Sketchup, vá até o menu editar, preferências, escalas.
Nessa tela, normalmente é feita é a exclusão de todas as escalas, deixe apenas as que estão em MM. Inclua também a de 1 para 25 e 1 para 75, sempre mudando para milímetros. Faça as alterações e clique em fechar.
Agora, no menu estilo da dimensão na lateral, você consegue observar quais cotas estão habilitadas no projeto, note se a escala automática está ligada, se estiver, recomendamos que desative, não é sempre que ela funciona.
Na criação das cotas você pode escolher o estilo que desejar, seja em curva ou sem guia, também pode mudar o comprimento, como em metros ou centímetros, pode colocar a precisão, ou pode deixar apenas como unidade.
Curso Online de Sketchup e Layout
Aprenda desenhar no Sketchup e criar Detalhamentos Automáticos dos seus projetos no Layout, do início ao fim, de modo rápido e fácil, alcance reconhecimento e seja bem pago por isso.
Aprenda em até 7 dias, economize tempo e dinheiro, capacite-se para o mercado de trabalho com nosso Método exclusivo passo a passo do básico ao avançado, mesmo que você nunca tenha desenhado um projeto na sua vida.
É assim que a gente configura as cota e escala no Layout do Sketchup. Você conseguiu replicar no seu projeto? Deixe o seu comentário abaixo. Abraços e até mais.
