Na aula de hoje eu vou te mostrar como ler projeto de arquitetura e interpretar o projeto arquitetônico.

Um projeto de arquitetura é um conjunto de desenhos, especificações e documentação que descrevem a concepção, o layout, as características e os detalhes de uma construção.

Os principais elementos de um projeto de arquitetura incluem plantas, cortes, elevações, detalhes construtivos, especificações técnicas e legendas.

Segue o tutorial em vídeo aula:

Segue o tutorial em texto:

Os itens que não podem faltar em um projeto de arquitetura é a planta baixa do térreo e superior, uma perspectiva, planta de locação e cobertura, uma renderização, uma planta de situação, meus cortes e minha fachada. Utilizando sempre o AutoCAD para fazer minha planta baixa e o Sketchup para as modelagens 3D.

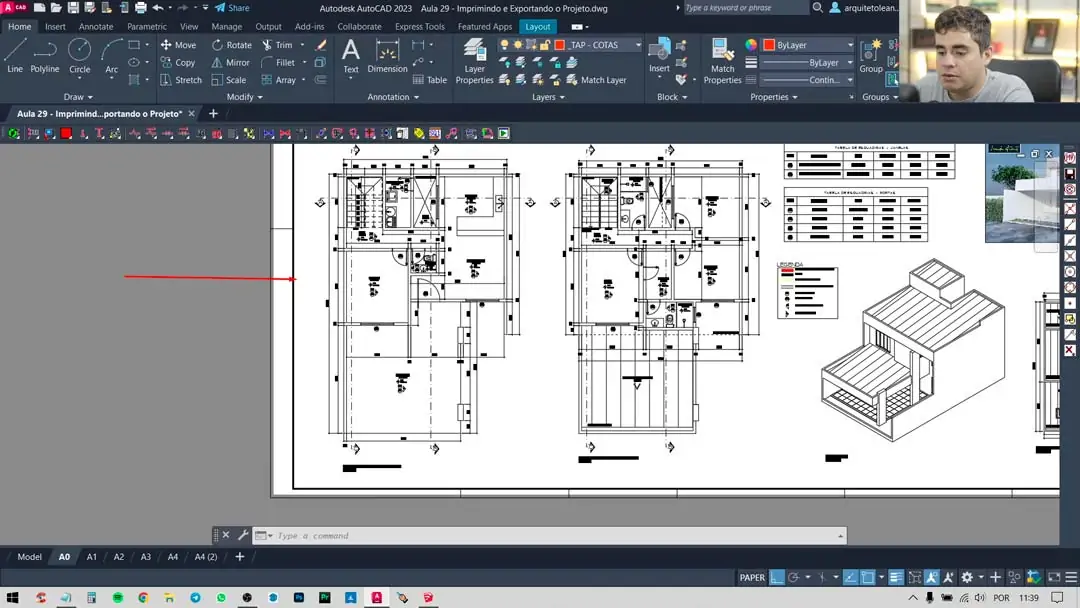

Projetos de arquitetura: Planta baixa Térreo

A planta baixa é a definição da nossa arquitetura, onde podemos ver os cômodos, cotas internas, externas e de suas paredes, a área em m², desníveis, o pé direito, simbologia de revestimentos que podem ser consultados na tabela de Legendas, simbologia de portas e janelas com nomenclaturas que podem ser consultadas nas tabelas de esquadrias, indicação de onde se inicia e termina a escada e as linhas de corte.

Respondendo as dúvidas mais frequentes de meus alunos:

  • O peitoril é a medida do seu piso até a parte inferior da sua janela.
  • A sigla PD significa pé direito, que é a distância do seu piso até o seu forro acabado.
  • As Linhas tracejadas representam tudo que está acima de nós.
  • As linhas de corte é como se passássemos uma motosserra no meio do nosso projeto e pudéssemos ver tudo deste corte adiante.

Projetos de arquitetura: Planta baixa do Pavimento superior

No pavimento superior teremos as mesmas informações do térreo, com a diferença que poderemos ver as telhas, algumas linhas tracejadas serão continuas pois estarão no campo de visão.

Projetos de arquitetura: Tabelas de esquadrias

Nas tabelas de esquadrias das janelas podemos ver qual o material, tipo, largura, altura e peitoril e na tabela de esquadrias das portas veremos o material, tipo, largura, altura e altura.

Projetos de arquitetura: Perspectiva

A perspectiva nada mais é que um 3D.

Projetos de arquitetura: Legenda

A legenda é onde teremos o significado de todas as simbologias de revestimentos presentes na planta baixa, como qual o revestimento utilizado, paredes a construir, muro, alvenaria a demolir, alvenaria existente e onde irá forro de gesso, piso cerâmico e pintura.

Projetos de arquitetura: Renderização

A renderização é a imagem do seu projeto, que irá facilitar a compreensão do seu cliente.

Projetos de arquitetura: Cortes

Nos cortes iremos ver os níveis do pavimento térreo e superior, pé direito, representação de portas e janelas, linhas mais grossas que significam que ela está mais próxima do observador, enquanto as mais finas mais distante, cotas que vão além dos ambientes, mostrando o tamanho do forro, vigas, degraus, platibanda, pilares e paredes, em alguns cortes podemos ver a localização da caixa d’água, forro de gesso, laje, rufo metálico, calha metálica e tesoura metálica.

Projetos de arquitetura: Fachada

A fachada é a representação da renderização só que em 2D, mostrando como será o projeto visto de frente, contando com algumas especificações como de pintura, esquadria e paisagismo.

Projetos de arquitetura: Planta de locação e cobertura

Na planta de locação e cobertura você vai amarrar a sua construção no seu lote, é aqui que você mostrará quais os recuos cotados, telhas utilizadas, caimento e inclinação do telhado, calha metálica, a localização da caixa de gordura, sumidouro e tanque séptico e qual a rua da frente.

Projetos de arquitetura: Planta de locação e cobertura

Projetos de arquitetura: Planta de situação

Na planta de situação que vemos o nosso lote na quadra do nosso bairro, contendo as cotas, direção do norte, nome das ruas no entorno, número da quadra e dos lotes e qual lote que estou construindo.

Projetos de arquitetura: Planta de situação

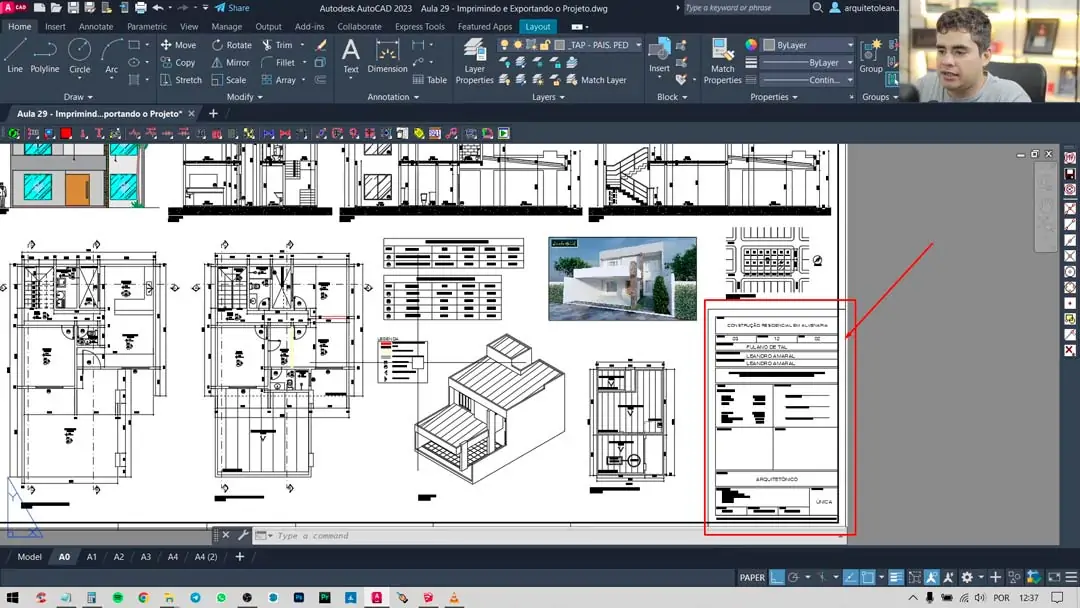

Projetos de arquitetura: Selo

No selo teremos as informações do nosso projeto como o tipo de obra, endereço, proprietário, autor do projeto, responsável técnico, tamanho do terreno, áreas a construir, área livre, taxa de ocupação, assinaturas de todos os envolvidos, espaços determinados para carimbos da prefeitura e do CAU, estilo do projeto, conteúdo da prancha, escala, nome do desenhista, data e número da prancha.

Projetos de arquitetura: Selo

Perguntas Frequentes

Como ler e interpretar plantas de um projeto de arquitetura?

As plantas são desenhos vistos de cima e mostram a disposição dos cômodos e áreas do edifício. É importante compreender a escala, os símbolos utilizados e os níveis de detalhamento para interpretar corretamente as plantas.

Como ler e interpretar cortes de um projeto de arquitetura?

Os cortes são desenhos vistos de lado e mostram a disposição dos elementos verticais de uma construção, como paredes, vigas, colunas e escadas. É importante compreender a escala, os símbolos utilizados e os níveis de detalhamento para interpretar corretamente os cortes.

Como ler e interpretar elevações de um projeto de arquitetura?

As elevações são desenhos vistos de frente ou de trás e mostram a aparência externa ou interna de uma construção. É importante compreender a escala, os símbolos utilizados e os níveis de detalhamento para interpretar corretamente as elevações.

Como ler e interpretar detalhes construtivos de um projeto de arquitetura?

Os detalhes construtivos são desenhos que mostram os detalhes específicos de como os elementos de uma construção são unidos e construídos. É importante compreender a escala, os símbolos utilizados e os níveis de detalhamento para interpretar corretamente os detalhes construtivos.

Como ler e interpretar especificações técnicas de um projeto de arquitetura?

As especificações técnicas são documentos que descrevem os materiais, os equipamentos e os métodos utilizados na construção. É importante compreender os termos técnicos e os requisitos específicos para interpretar corretamente as especificações técnicas.

Como ler e interpretar legendas de um projeto de arquitetura?

As legendas são explicações ou descrições dos elementos mostrados em um desenho ou em uma especificação. É importante compreender o significado das legendas para interpretar corretamente o projeto.

Quais são os principais tipos de plantas utilizadas em projetos de arquitetura?

Os principais tipos de plantas utilizadas em projetos de arquitetura incluem plantas baixas, plantas de cobertura, fachada e plantas de detalhes.

Como ler e interpretar a escala de um projeto de arquitetura?

A escala é a relação entre as medidas reais de uma construção e as medidas mostradas em um desenho. É importante compreender a escala para calcular as medidas corretas e para interpretar corretamente as proporções de um projeto.

Como ler e interpretar os símbolos utilizados em projetos de arquitetura?

Os símbolos utilizados em projetos de arquitetura são representações gráficas de elementos construtivos ou de outros objetos. É importante conhecer os símbolos para interpretar corretamente os desenhos e as especificações.

Como ler e interpretar os níveis de detalhamento em projetos de arquitetura?

Os níveis de detalhamento são a quantidade de informação mostrada em um desenho ou em uma especificação. É importante compreender os níveis de detalhamento para saber a profundidade de informação que está disponível.

Como ler e interpretar os requisitos de acessibilidade em projetos de arquitetura?

Os requisitos de acessibilidade são as regulamentações legais que garantem acesso e mobilidade para pessoas com necessidades especiais em edifícios. É importante compreender esses requisitos para garantir que o projeto atenda a essas necessidades.

Como ler e interpretar os requisitos de segurança em projetos de arquitetura?

Os requisitos de segurança são as regulamentações legais que garantem a segurança de pessoas e de bens em edifícios. É importante compreender esses requisitos para garantir que o projeto atenda a essas necessidades.

Como ler e interpretar os requisitos de sustentabilidade em projetos de arquitetura?

Os requisitos de sustentabilidade são as regulamentações e princípios que visam o uso eficiente dos recursos naturais e a redução do impacto ambiental em edifícios. É importante compreender esses requisitos para garantir que o projeto seja sustentável e contribua para a preservação do meio ambiente.
